収縮性に優れたUVインクを使ったシュリンク包装のモックアップ製作

飲料や食品、日用品の包装分野で近年成長を続けるシュリンク包装は、さまざまな形状の容器に熱で収縮させたフィルムを巻き付ける性質上、商品の360度をブランディング・コミュニケーションに活用できます。デザイン性が高く、成分表やキャンペーン情報なども網羅できるこのラベル・パッケージ方式は、粘着ラベルからの置き換えも進み、市場において継続的に成長しているアプリケーションの一つです。

日本ではPETボトルの包装で普及し、ミシン目の採用によりフィルムとボトルを分別して廃棄する習慣が浸透するなど、容器の高いリサイクル率にも貢献しています。また、そういった習慣のない欧米においては、PET素材でボトルと一緒にリサイクルが可能な新しいシュリンクフィルムも登場してきており、環境対応が進んでいます。

飲料ボトル

飲料ボトル

飲料缶

飲料缶

日用品ボトル容器

日用品ボトル容器

この記事では、収縮に長けた「ECO-UV Sインク」を使用するローランドディー.ジー.のUVインクジェットプリンターMG-300と、CGS Japan 社が日本国内で販売し、熱による収縮率をシミュレーションしてデザインデータを最適化するHybrid Software社製ソフト「iC3D」を使用した、シュリンク包装によるモックアップ製作を紹介いたします。このソリューションは、飲料ボトルや食品包装、日用品や化粧品のデザインを行うブランドオーナー、デザイナー、パッケージ印刷会社、モックアップ製作会社における、スピーディかつ多彩なデザインバリエーションの内製を可能にし、デザイン工程から印刷・生産工程へのスムーズな移行を力強くサポートします。

iC3Dを使用し、容器の3Dモデルにデザインデータ(AIファイル)を反映、熱収縮による形状変化をシミュレーションし、デザインデータを補正する。

ソリューション構成

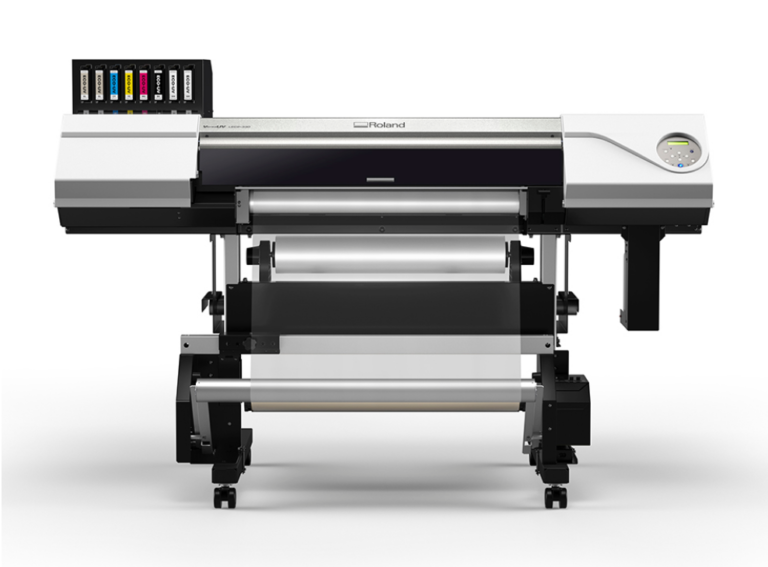

  • UVインクジェットプリンター MG-300+軟包装フィルム搬送ユニット TB-30(オプション)

    UVインクジェットプリンター MG-300+軟包装フィルム搬送ユニット TB-30(オプション)

  • ECO-UV Sインク

    ECO-UV Sインク

  • Adobe IllustratorやCorel DRAWなどのデザインソフトウェア

    Adobe IllustratorやCorel DRAWなどのデザインソフトウェア

  • パッケージシミュレーションソフトウェアiC3D

    パッケージシミュレーションソフトウェアiC3D

  • シュリンクフィルム

    シュリンクフィルム

  • 恒温水槽、あるいはヒートガン(シュリンク用)

    恒温水槽、あるいはヒートガン(シュリンク用)

製作プロセス

  • STEP1

    デザインデータ制作

    シュリンク包装用のデザインデータを用意する

    製作プロセス_1
  • STEP2

    iC3Dに容器の3Dファイルをインポート

    3Dファイルがない場合、iC3Dで容器の3Dモデルを制作する

    製作プロセス_2
  • STEP3

    デザインデータを用いてシュリンクのシミュレーションを行う

    デザインデータ(AIファイル)をiC3Dにインポートし、シュリンクした際の形状変化を補正する

    製作プロセス_3
  • STEP4

    デザインデータ(AIファイル)にシミュレーション結果を反映する

    デザインデータ上のオブジェクトを選択し、シュリンク補正を施す

    製作プロセス_4
  • STEP5

    印刷

    MG-300でシュリンクフィルムに補正済みデータを印刷

    製作プロセス_5
  • STEP6

    容器に印刷したシュリンクフィルムを巻き付け、熱収縮させる

    印刷したシュリンクフィルムをスリーブ上にテーピングし、容器に取り付け、恒温水槽やヒートガンを使用してシュリンクさせる

    製作プロセス_6
